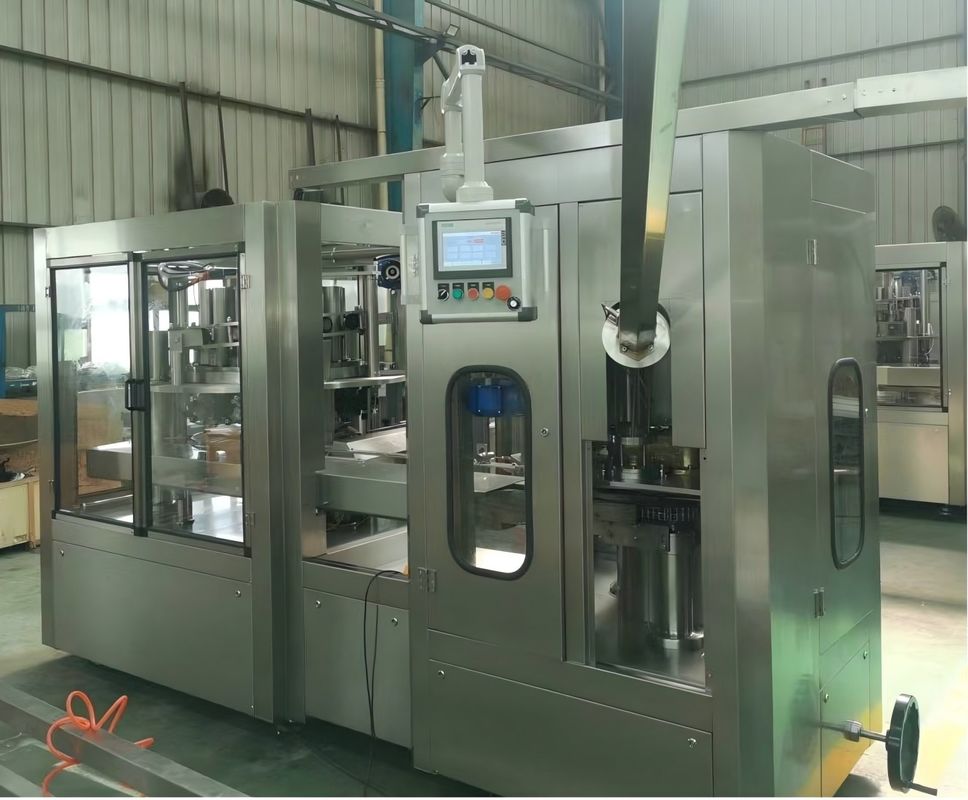

آلة تعبئة وصناعة معجون الطماطم

آلة تعبئة معجون الطماطم للعلب المعدنية

الإطار

• يجب أن تكون لوحة طاولة العمل مصنوعة من مادة Q235 بسمك δ 35;
• يعتمد إطار الحزمة أنبوبًا مربعًا من الفولاذ المقاوم للصدأ 201;
• يجب معالجة المنصة في مستوى عام δ 30 من خلال آلة الطحن ذات البوابة بعد اللحام العام، ويجب أن تكون المنصة مسطحة بدون محدب مقعر;
• الطاولة مغطاة بلوحة من الفولاذ المقاوم للصدأ SUS304 لمنع الصدأ.

جهاز تغذية العلب الفارغة

• حزام ناقل للعلب بطول 2 متر للدخول والخروج، لوحة جانبية SUS304;
• سلسلة علوية مسطحة مقاومة للاهتراء;
• كشف العلب الواردة (اضبط سرعة تشغيل الجهاز تلقائيًا وفقًا لظروف العلب الواردة)، جهاز اعتراض العلب التلقائي.

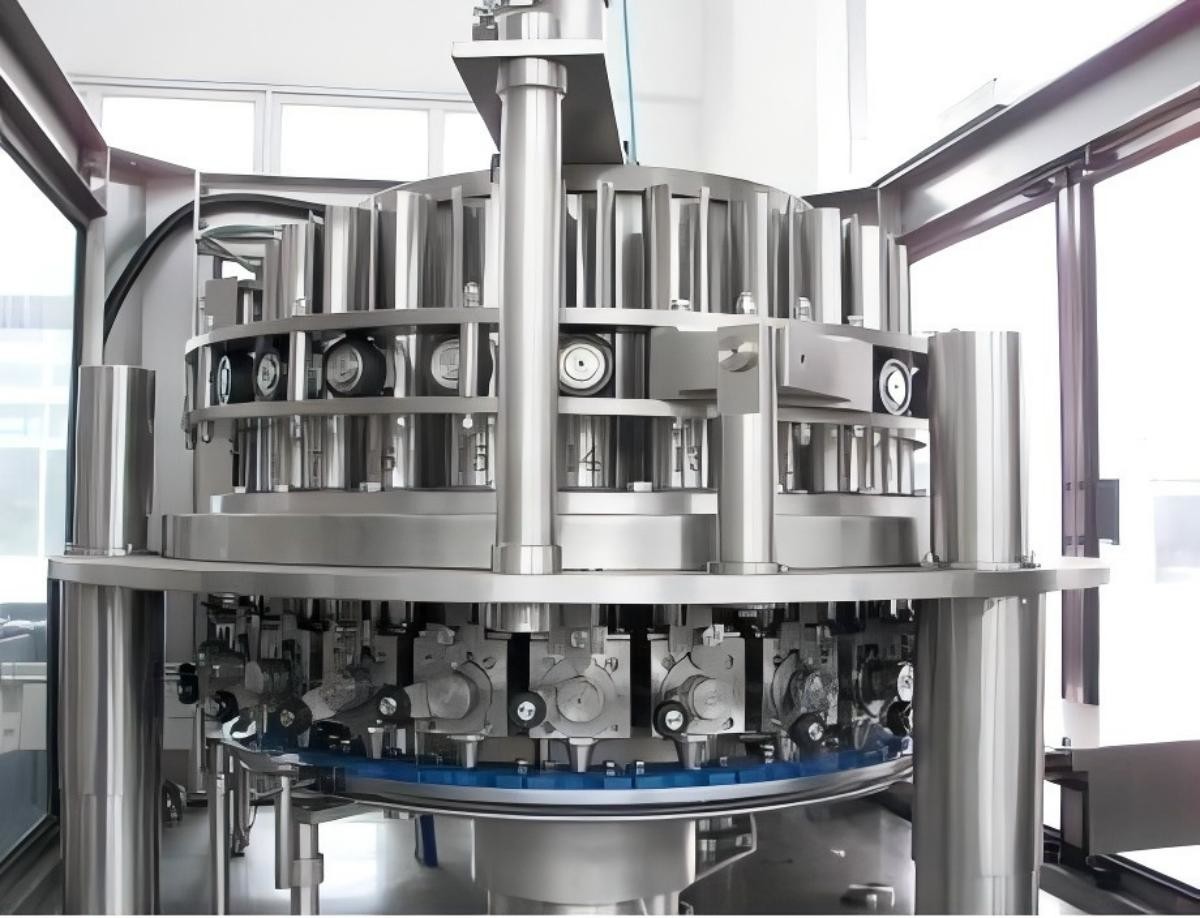

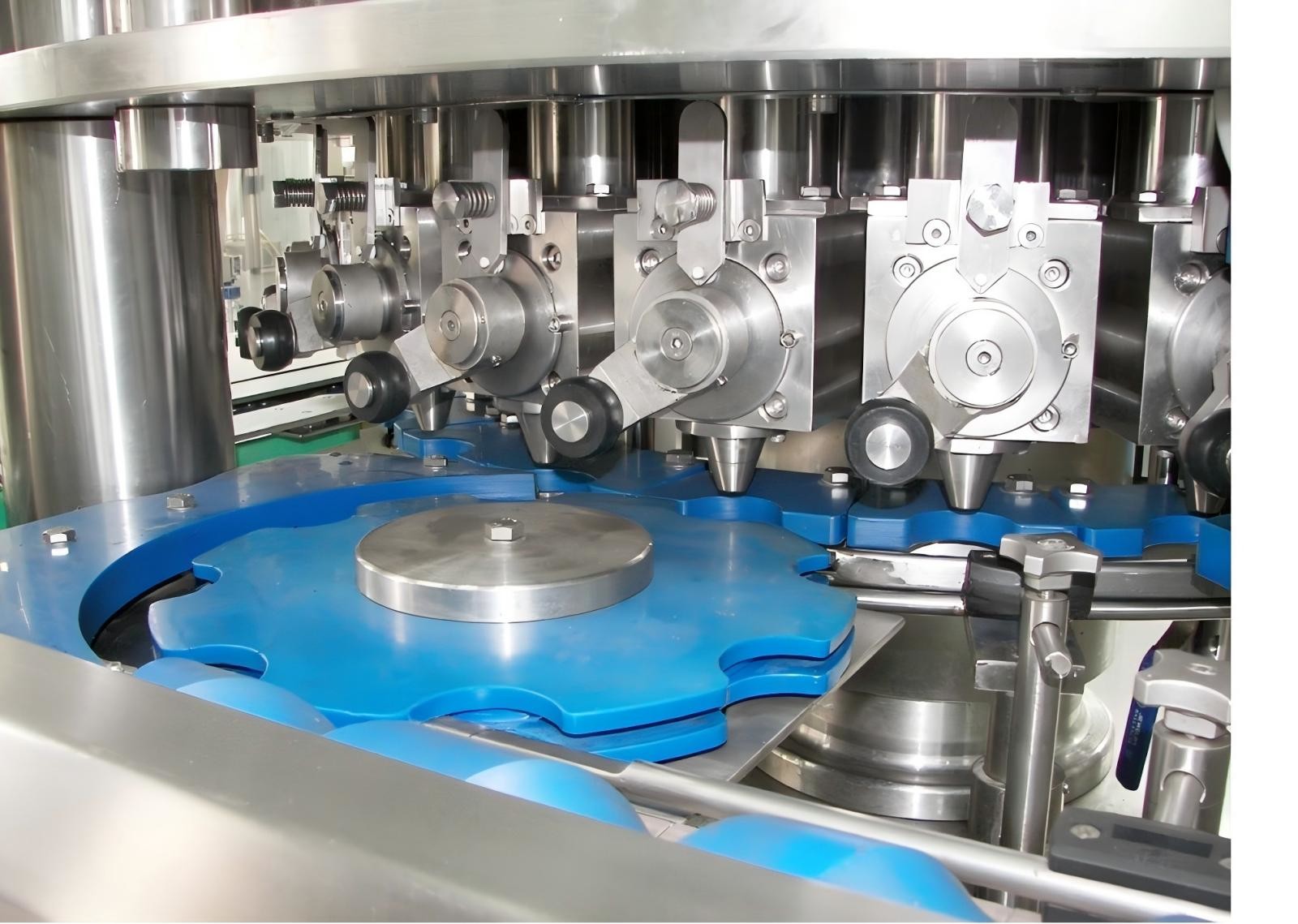

نظام التعبئة

• يتم تشغيل أسطوانة المكبس باستخدام أنبوب شحذ مخصص SUS304، مع جدار داخلي أملس وتشطيب 0.4-0.8. إنه مقاوم للتآكل والتآكل;
• تمت معالجة قلب الصمام بواسطة SUS304، والسطح مقوى بواسطة HRC45-50، وتمت إضافة الطحن الدائري الخارجي، والتشطيب 0.8. تحمي حلقات دليل تفلون في الأمام والخلف قلب الصمام من الاحتكاك المباشر مع مقعد الصمام;
• تم صب مقعد الصمام SUS304 بشكل متكامل، ومستدير داخليًا، مع تشطيب 0.8. تحمي حلقات دليل تفلون في الأمام والخلف قلب الصمام من الاحتكاك المباشر مع قضيب المكبس;
• قضيب المكبس مصنوع من SUS304، مع تصميم قسم ختم قابل للإزالة، والذي يمكنه ضبط حجم التعبئة قليلاً. تحمي حلقات دليل تفلون في الأطراف العلوية والسفلية قضيب المكبس من الاحتكاك المباشر بالمكبس;
• تركيب سريع لقلب صمام كتلة الضغط الزنبركي، والذي يمكنه إخراج قلب الصمام بسرعة وسهولة وتسهيل التنظيف;
• عجلة دليل قضيب المكبس المطلية بالمطاط الخاصة، مقاومة للاهتراء.

نطاط المنتجات ونظام القيادة

• كتلة الأسطوانة مصنوعة من SUS304;
• مقعد العمود الرئيسي مصنوع من مادة SUS304، والمحمل هو عمود هاربين;
• يعتمد محمل النقل محملًا دوارًا مخصصًا، ويتم دعم معظم وزن آلة التعبئة بواسطة المحمل الدوار، وذلك لضمان التشغيل المستقر للآلة بأكملها، وضمان التعبئة الدقيقة، وتقليل الحمل على العمود الرئيسي وإطالة عمر خدمة الجهاز;
• يمكن تجهيز أسطوانة المواد بجهاز عزل ملف وجهاز خلط;
• تغذية صمام الكرة الهوائية المصنوعة من الفولاذ المقاوم للصدأ SUS 304;
• خرطوم ضغط عالي بدرجة الغذاء

• يتم تعديل حجم التعبئة كهربائيًا ومزودًا بعجلة يدوية لضبط دقيق;
• يتم تعديل ارتفاع التعبئة كهربائيًا ومزودًا بعجلة يدوية لضبط دقيق;
• يعتمد جهاز تبديل التعبئة معالجة قاعدة لوحة من الفولاذ المقاوم للصدأ السميكة، وكتل دليل PTFE العلوية والسفلية، ومفتاح التحكم في الأسطوانة، وثابت ومتين.

نظام التحكم

• الكشف عن حالة العلبة الواردة: إذا كانت الخزانة الواردة غير مستمرة، فسيتم إبطاء سرعة الخزانة تلقائيًا وقطعها;
• قطع العلبة بدون علبة;
• قطع العلب ولا تفتح الصمام عندما تكون الأسطوانة في درجة حرارة منخفضة;
• تقليل السرعة وقطع العلب في حالة انخفاض مستوى السائل;
• الكشف عن درجة حرارة أنبوب التغذية، وعدم التغذية إذا فشلت درجة الحرارة في تلبية المتطلبات المحددة;
• لا تعبئة بدون علبة، صمام تشغيل/إيقاف تلقائي;
• يعتمد مستشعر درجة الحرارة علامة LEG، ويعتمد المستشعر الكهروضوئي علامة المخزون في ألمانيا.

آلة ختم العلب

الإطار

• لوحة القاعدة Q235، δ 30 لوحة كاملة، والتشطيب في المستوى العام δ 28، سطح الطاولة مسطح بدون محدب مقعر;
• لوحة التشغيل Q235، δ 40 لوحة كاملة، والتشطيب في المستوى العام δ 38، سطح مسطح بدون محدب مقعر. غطاء لوحة من الفولاذ المقاوم للصدأ لمنع الصدأ;
• اللوحة المتوسطة SUS304، δ 18 لوحة كاملة، والتشطيب في المستوى العام δ 16، سطح مسطح بدون محدب مقعر;
• اللوحة العلوية Q235، δ 30 لوحة كاملة، والتشطيب في المستوى العام δ 28، سطح الطاولة مسطح بدون محدب مقعر.

• يتم اعتماد مادة SUS304 (4 قطع) لعمود الرفع;
• قضيب اللولب الرافعة مصنوع من مادة H62 (4 قطع);
• تعديل كهربائي بعجلة يدوية لضبط دقيق.

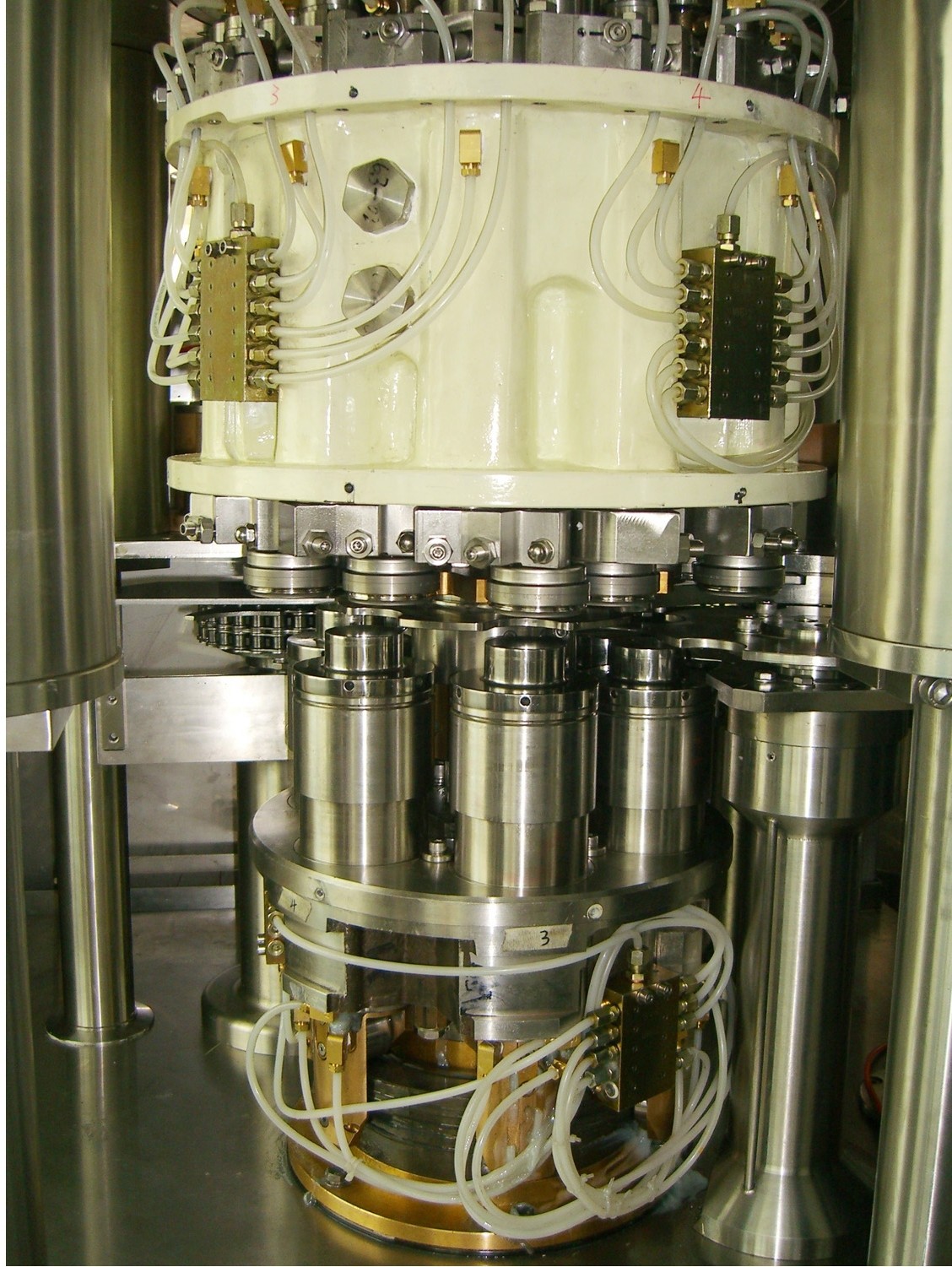

البرج العلوي

• صب T300 متكامل، تشغيل دقيق;
• جميع المحامل مستوردة مع عبوات أصلية مثل SKF/NSK/INA/IKO/FAG;
• صُنع عمود الظرف وعمود القيادة من مادة 38CrMoAlA، والتي تقاوم درجات الحرارة المرتفعة والضغط العالي والتآكل;
• بكرات وأظرف من إنتاج تايوان;
• غطاء واقي من الفولاذ المقاوم للصدأ;
• يعتمد Cam 20crMnTi، مقوى بالفراغ HRC55-60.

البرج السفلي

• تشغيل دقيق وتشكيل SUS304;
• الأسطوانة الداعمة مصنوعة من مادة ZQSn10-1، وغلاف الأسطوانة مصنوع من مادة SUS304;
• لوحة دعم قابلة للإزالة لاستبدال سريع ومريح;
• كام مصنوع من مادة 20crMnTi ومقوى بالفراغ HRC55-60;
• غطاء واقي من الفولاذ المقاوم للصدأ.

نظام تغذية العلب

• سلسلة دفع جانبية من الفولاذ المقاوم للصدأ مخصصة;
• سكة انزلاق UHM;
• Ø30 مفتاح كهروضوئي عالي الدقة;
• غلاف من الفولاذ المقاوم للصدأ متكامل.

نظام سقوط الأغطية

• سكة أغطية مصقولة SUS304;
• أسطوانة SUS304 للأغطية;
• علبة تروس فصل أغطية عالية السرعة خاصة;
• عدم الكشف عن الأغطية لفتحة تخزين الأغطية (إنذار وإيقاف التشغيل بدون أغطية);
• الكشف عن إسقاط الغطاء (إنذار وإيقاف التشغيل إذا كانت هناك علبة ولكن لا يوجد غطاء).

قيادة المحرك

• محركات ABB أو Siemens;
• مخفض QIANGZHU;
• عمود إدارة عالمي شديد التحمل.

نظام التحكم

• الكشف عن دخول العلبة وتغذية الغطاء التلقائي للعلبة الواردة;
• الكشف عن الكثير من مخزون الأغطية، وإيقاف العلب إذا لم تكن هناك أغطية;
• الكشف عن العلب العالقة (≤ 3 علب);
• يجب أن يكون المستشعر الكهروضوئي من العلامة التجارية الألمانية SICK;
• خزانة تحكم من الفولاذ المقاوم للصدأ;
• خزانة تشغيل معلقة مستقلة;
• صندوق أزرار كهربائية خاص للتشغيل;
• Siemens PLC، شاشة تعمل باللمس Weinview;
• محول تردد Danfoss;
• جهاز الجهد المنخفض Schneider;
• مكونات هوائية SMC أو AIRTAC;
• ترحيل المستوى الاحترافي;
• وحدة بعيدة (قادرة على التشخيص عن بعد وتعديل البرنامج);
• يتم عرض جميع معلمات المعدات الكهربائية وأجهزة الاستشعار على شاشة اللمس للتشخيص والتعديل.

دليل التشغيل;

رسم التثبيت;

أدوات المرفقات
