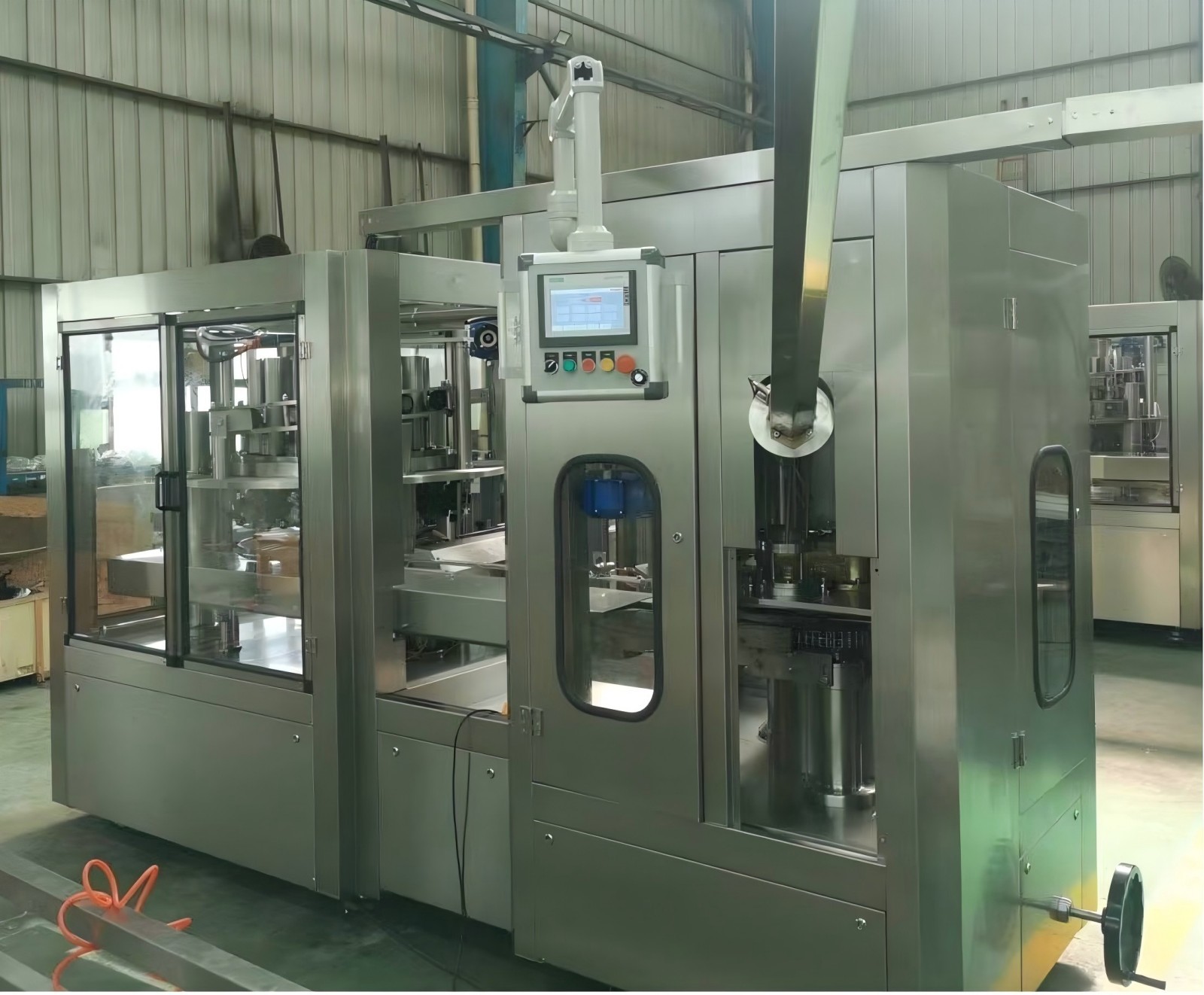

آلة ملء وصف الطماطم لعبوات القصدير الأحجام من 70 غرام إلى 3 كجم السعة أو السرعة من 50CPM إلى 600CPM

آلة ملء معجون الطماطم للعبوات

الإطار

• يجب أن تكون لوحة طاولة العمل مصنوعة من مادة Q235 بسماكة δ 35؛
• يستخدم إطار العارض أنبوب مربع من الفولاذ المقاوم للصدأ 201
• يجب أن يتم معالجة المنصة إلى مستوى عام من δ 30 من خلال آلة طحن بوابة بعد اللحام الكلي ، ويجب أن تكون المنصة مسطحة دون كونكافية متعرجة.
• الجدول مغطى بألواح من الفولاذ المقاوم للصدأ SUS304 لمنع الصدأ.

جهاز تغذية العلبة الفارغة

• شريط ناقل مدخل ومخرج بطول 2 متر، لوحة جانبية SUS304؛
• سلسلة مسطحة المقاومة للاستعمال
• الكشف عن القنينة الواردة (ضبط سرعة تشغيل المعدات تلقائيًا وفقًا لظروف القنينة الواردة) ، جهاز اعتراض القنينة التلقائي.

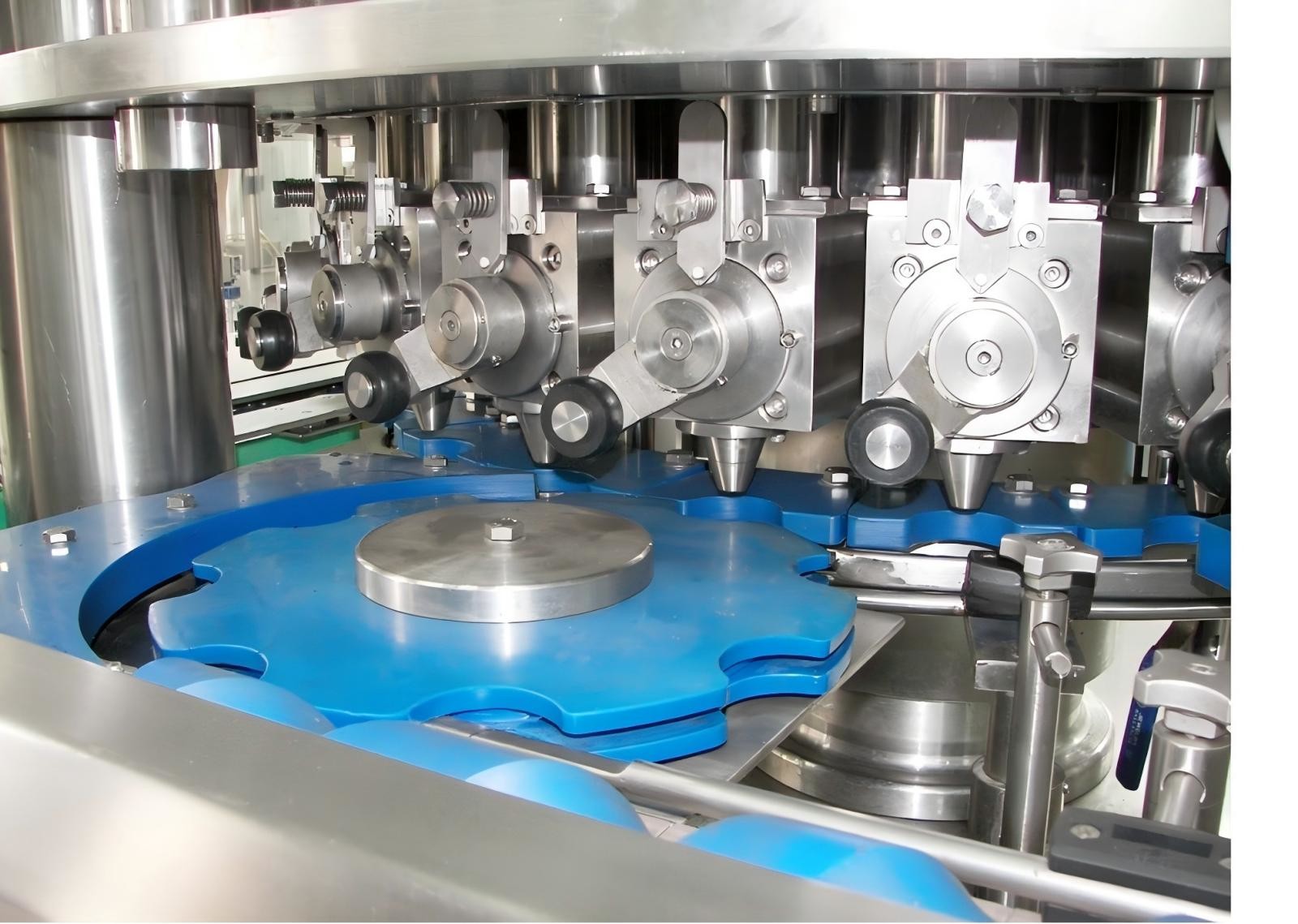

نظام التعبئة

• يتم معالجة أسطوانة البستون باستخدام أنبوب SUS304 مخصص للتحسين ، مع جدار داخلي ناعم وإنهاء 0.4-0.8مقاومة للتآكل والكشط
• يتم معالجة جوهر الصمام بواسطة SUS304 ، ويتم تصلب السطح بواسطة HRC45-50 ، ويتم إضافة الطحن الدائري الخارجي ، وتكون النهاية 0.8حلقات توجيه تيفلون في الطرفين الأمامي والخلفي تحمي قلب الصمام من الاحتكاك المباشر مع مقعد الصمام.
• مقعد الصمام SUS304 مصبوب بشكل متكامل ، مستدير من الداخل ، مع نهاية 0.8حلقات توجيه من التفلون في الطرفين الأمامي والخلفي تحمي قلب الصمام من الاحتكاك المباشر مع قضيب المكبس
• يتم تصنيع قضيب المكبس من SUS304 ، مع تصميم قسم الختم القابل للإزالة ، والذي يمكنه ضبط حجم التعبئة قليلاً.حلقات توجيه تيفلون في الطرفين العلوي والسفلي حماية قضيب المكبس من الاحتكاك المباشر مع المكبس;
• التثبيت السريع لقلب صمام كتلة الضغط الربيعي ، والذي يمكن أن يخرج قلوب الصمام بسرعة وسهولة ويسهل التنظيف.
• عجلة توجيه عصا المكبس المغطاة بالصمغ الخاصة، مقاومة للاستعمال.

المنتجات و نظام القيادة

• تتكون كتلة الأسطوانة من SUS304؛
• مقعد العمود الرئيسي مصنوع من مادة SUS304 ، والحامل هو عمود هاربين.
• يتبنى محامل التروس محامل تلوين مخصص ، ويتم دعم معظم وزن آلة التعبئة بواسطة محامل التلوين ، لضمان التشغيل المستقر للآلة بأكملها ،ضمان ملء دقيق، تقليل الحمل على العمود الرئيسي و تمديد عمر الخدمة للمعدات ؛
• يمكن تجهيز أسطوانة المادة بجهاز عزل لفائف وجهاز خلط.
• SUS 304 الصلب المقاوم للصدأ صمام كرة هوائي تغذية؛
• أنابيب الضغط العالي للطبيعة الغذائية

• يتم ضبط حجم التعبئة كهربائياً ويتم توفير عجلة يدوية للتعديل الدقيق.
• ارتفاع التعبئة يتم تعديله كهربائياً ويتم توفير عجلة يدوية للتعديل الدقيق.
• جهاز تبديل التعبئة يتبنى المعالجة الأساسية للصفائح الفولاذية المقاومة للصدأ مكثفة ، والكتل التوجيهية PTFE العلوية والسفلية ، ومفتاح التحكم في الأسطوانة ، مستقر ودائم.

نظام التحكم

• إكتشاف حالة الدخول: إذا كان الخزان الداخل غير متواصل ، فسيتم إبطاء الخزان تلقائيًا وقطعها.
• العلبة بدون علبة
• أقطع العلب ولا تفتح الصمام عندما تكون الأسطوانة في درجة حرارة منخفضة.
• خفض السرعة وقطع العلب في حالة انخفاض مستوى السائل
• الكشف عن درجة حرارة أنبوب التغذية ، لا توجد إطعام إذا فشلت درجة الحرارة في تلبية المتطلبات المحددة ؛
• لا يوجد ملء بدون علبة، صمام تشغيل / إيقاف تلقائي.
• جهاز استشعار درجة الحرارة يتبنى علامة LEG ، و جهاز الاستشعار الضوئي يتبنى علامة stock في ألمانيا.

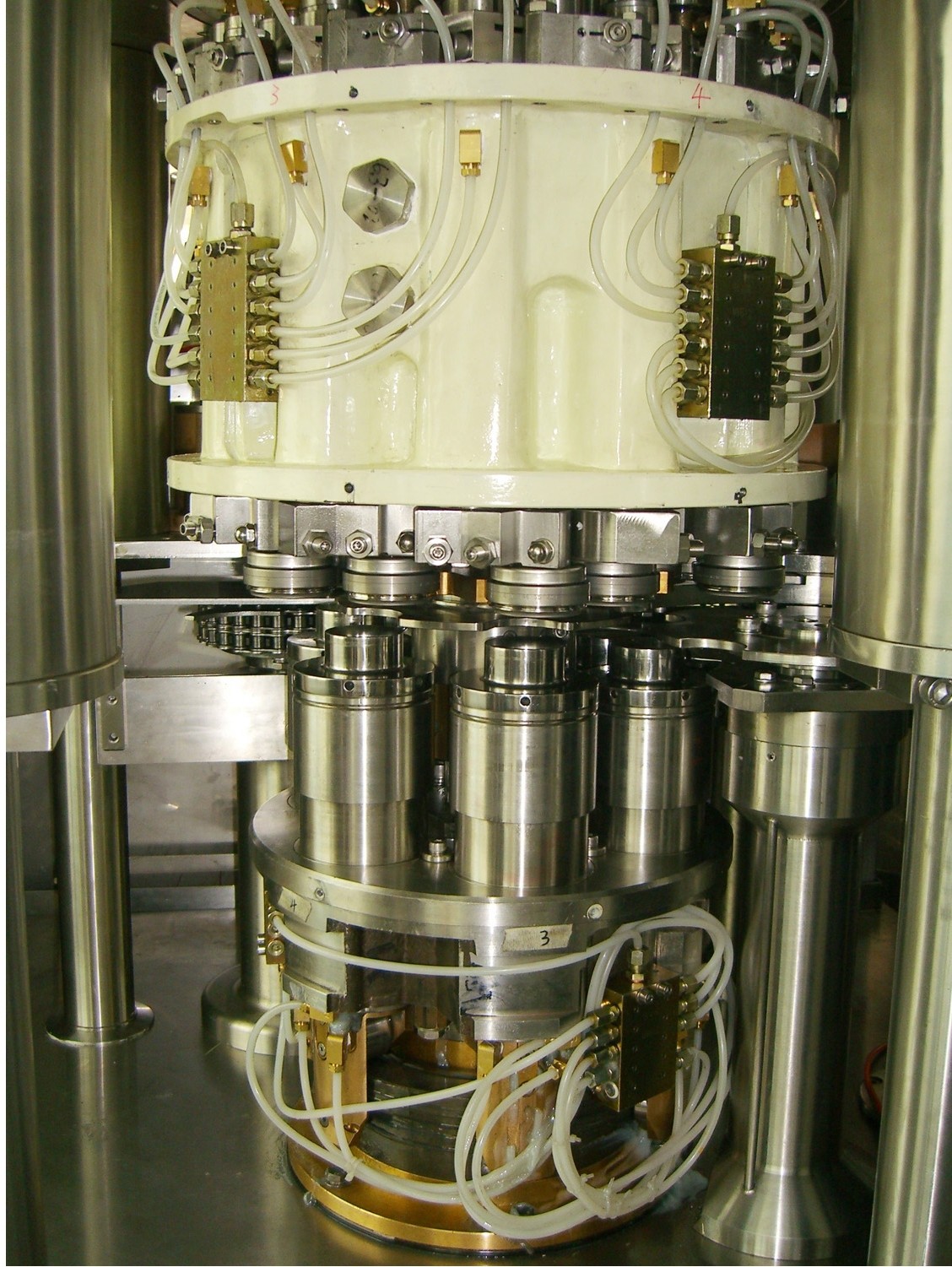

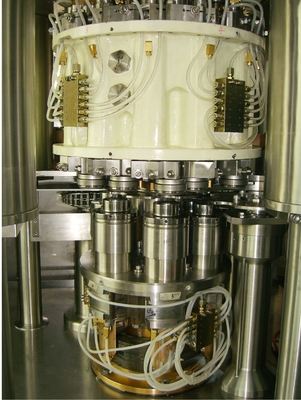

علبة سيمر

الإطار

• الصفيحة الأساسية Q235 ، δ 30 الصفيحة الكاملة ، والتي تنتهي في المستوى الإجمالي لـ δ 28 ، سطح الطاولة مسطح دون منحني.
• لوحة التشغيل Q235 ، δ 40 لوحة كاملة ، تتم في طائرة عامة δ 38 ، سطح مسطح بدون مغامرة مغامرة. تغطية لوحة الفولاذ المقاوم للصدأ لمنع الصدأ.
• الصفيحة الوسيطة SUS304، δ 18 الصفيحة الكاملة، والتي تنتهي إلى δ 16 الطائرة الكلية، سطح مسطح دون منحني.
• الصفيحة العليا Q235 ، δ 30 الصفيحة الكاملة ، تنتهي في المستوى الإجمالي ل δ 28 ، سطح الطاولة مسطح دون منحني.

• يتم اعتماد مادة SUS304 (4 قطع) للدوامة الرفعية.
• يتم تصنيع قضيب المسمار الرفيع من مادة H62 (4 قطع) ؛
• ضبط كهربائي مع عجلة يدوية للتعديل الدقيق.

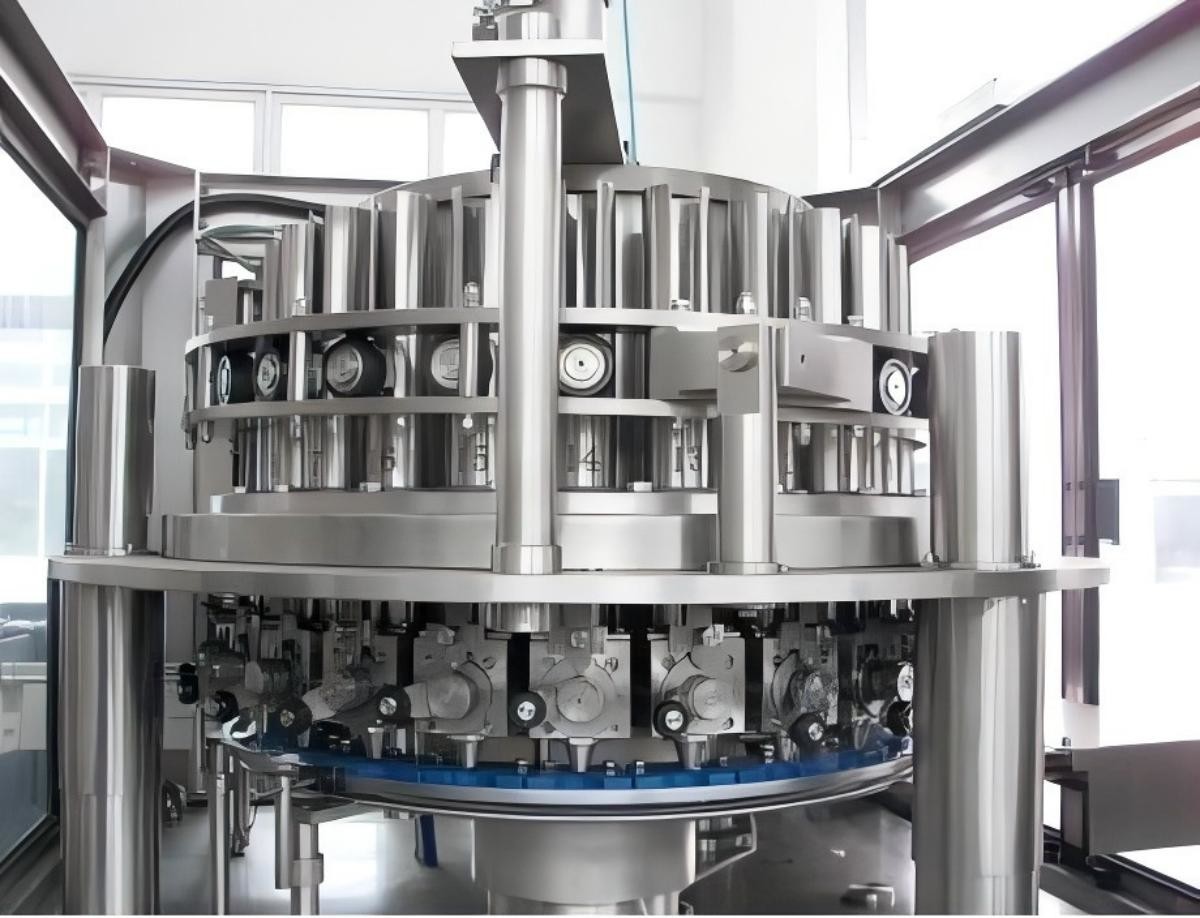

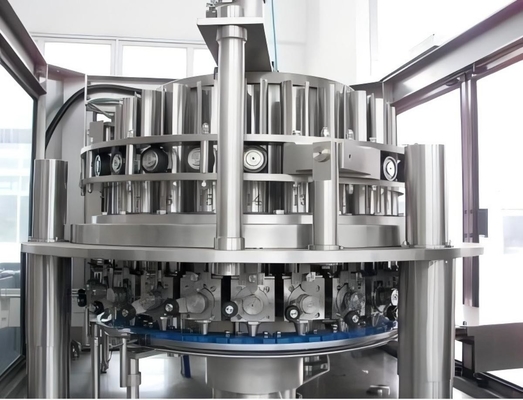

البرج العلوي

• صب متكامل T300، معالجة دقة
• يتم استيراد جميع الأسطوانات مع عبوات أصلية مثل SKF/NSK/INA/IKO/FAG؛
• يتم تصنيع عمود الدفع والعمود القيادي من مادة 38CrMoAlA ، والتي مقاومة لدرجات الحرارة العالية والضغط العالي والتآكل.
• تايوان أنتجت الأدوات والصواريخ
• الغطاء الوقائي من الفولاذ المقاوم للصدأ
• الكاميرا تتبنى 20crMnTi، الصلبة تحت الفراغ HRC55-60.

البرج السفلي

• التصنيع والمعالجة الدقيقة للمواد SUS304؛
• تصنع أسطوانة الدعم من مادة ZQSn10-1 ، ويتم صنع غطاء الأسطوانة من مادة SUS304 ؛
• لوحة دعم قابلة للإزالة للاستبدال السريع والمريح.
• مصنوعة من مادة 20crMnTi ومصقمة تحت الفراغ HRC55-60؛
• غطاء واقي من الفولاذ المقاوم للصدأ

نظام تغذية العلب

• سلسلة دفع جانبية من الفولاذ المقاوم للصدأ مخصصة
• السكة المنزلقة UHM؛
• Ø30 مفتاح فوتو الكهربائي المريض عالي الدقة؛
• هيكل كامل من الفولاذ المقاوم للصدأ

نظام إسقاط الأغطية

• سكة حديد SUS304 الملمعة للغطاءات
• أسطوانة SUS304 للأغطية
• أغطية خاصة عالية السرعة تفصل علبة التروس.
• لا يوجد الكشف عن الأغطية في فتحة الأغطية (إنذار وإغلاق بدون أغطية)
• الكشف عن سقوط الغطاء (إنذار وإغلاق إذا كان هناك علبة ولكن بدون غطاء).

قيادة السيارات

• محركات ABB أو Siemens؛
• جهاز تقليص QIANGZHU
• عمود القيادة العالمي الثقيل

نظام التحكم

• الكشف عن دخول العلبة وغطاء التغذية التلقائي للعلبة القادمة.
• اكتشاف على أغطية مخزون الكثير، إيقاف العلب إذا لم يكن هناك أغطية؛
• الكشف عن علب عالقة (≤ 3 علب)
• يجب أن يكون المستشعر الضوئي الكهربائي من العلامة التجارية الألمانية SICK.
• خزانة التحكم من الفولاذ المقاوم للصدأ
• خزانة عمل معلقة مستقلة.
• صندوق زر كهربائي خاص للعمل
• سي سي إم إن إس، شاشة لمسة "واينفيو"
• محول تردد دانفوس
• أجهزة شنايدر منخفضة الجهد؛
• المكونات الهوائية SMC أو AIRTAC.
• إرسال مستوى محترف
• وحدة بعيدة المدى (قادرة على التشخيص عن بعد وتعديل البرنامج) ؛
• يتم عرض جميع المعدات الكهربائية ومعلمات أجهزة الاستشعار على الشاشة اللمسية للتشخيص والتنظيم.
